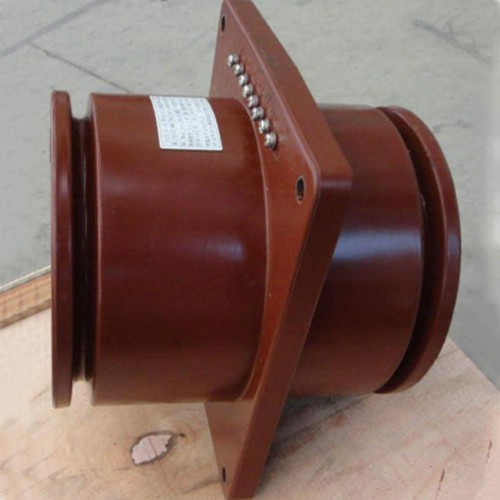

高壓互感器

產品詳細介紹

　　高壓電壓互感器的接線方式
　　1、一臺單相電壓互感器的接線方式
　　這種只能測量其中兩相之間的電壓，常用在電壓表、頻率表及電壓繼電器等電路中。
　　2、兩臺單相電壓互感器V/V形接線

　　常用在中性點不接地系統或經消弧電抗器接地系統中，看圖得知這種接線只能測線電壓或相對于系統中性點的相電壓，不能測相對地電壓，不能起絕緣監察作用和做接地保護作用。對于V/V接線，安全起見，將二次繞組B相接地。

　　3、三臺單相電壓互感器Y/Y形接法
　　這種接線方式能滿足儀表和繼電保護裝置取用相電壓和線電壓的要求，在一次繞組中點接地情況下，也可裝用絕緣監察電壓表。
　　4、三相五線柱式電壓互感器或三臺單相三繞組電壓互感器Y/Y/△形接法
　　這種接法在中性點不接地系統廣泛應用，既能測線電壓、相電壓并能組成絕緣監察裝置和供單相接地保護。
　　高壓互感器哪家好，哈爾濱琪煜電力設備有限公司是一家專業生產開關柜智能綜合監測裝置、中性點接地電阻柜成套裝置、中性點接地保護成套裝置，提供避雷器，黑龍江過電壓保護器，黑龍江高壓互感器，浪涌保護器，阻容過電壓保護器，CT保護器，變壓器光纖測溫系統等的高新技術企業。
