什么是高壓互感器主要作用是什么
時間: 2023-07-12 14:00:47來源: 哈爾濱琪煜電力設備有限公司

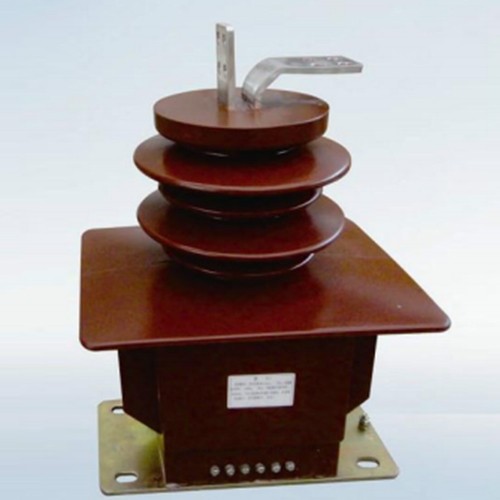

高壓互感器的分類:按功能分:電壓互感器:JDZ系列電流互感器:lzb系列按填充材料分:油浸式變壓器:絕緣油填充干式變壓器:環氧樹脂填充半封閉式變壓器按密封等級分:JDZ變壓器如喇叭形、接線端子等部位外露，其他為封閉式。全封閉變壓器:全身封閉。電壓互感器——按原理可分為電磁感應式和電容分壓式。根據用途，電壓互感器分為測量用和保護用兩類。1.電磁感應電壓互感器。工作原理與變壓器相同。基本結構也是鐵芯，一次和二次繞組。其特點是容量小且恒定，正常運行時接近空載狀態。電壓互感器本身的阻抗非常小。一旦二次側短路，電流會急劇增加，燒壞線圈。因此，電壓互感器的一次側連接有熔斷器，二次側接地，以避免一次側和二次側絕緣損壞時，二次側高電位對地造成事故。電磁式電壓互感器的等效電路與變壓器的等效電路相同。2.電容式電壓互感器。在電容分壓器的基礎上制成。電容式電壓互感器通常與電力系統載波通信的耦合電容器一起使用，以簡化系統并降低成本。在這一點上，也需要滿足通信運營的要求。根據結構，電壓互感器分為油浸式、干式、三芯五柱式和單相式，以及全絕緣式和半絕緣式。
高壓互感器的作用如下:1。將一次回路的高電壓、大電流改為二次回路的標準等級，額定二次電壓通常為100V，額定二次電流為5A，使測量儀表和保護裝置標準化，二次設備的絕緣等級可按低電壓設計，結構輕巧，價格便宜。2.所有二次設備均可通過低壓小電流控制電纜連接，使屏內布線簡單，易于安裝。同時便于集中處理，可以實現遠程控制和測量。3.次級電路不受初級電路的限制。可采用y形、△形或V形連接，接線靈活方便。同時，在不中斷一次系統運行的情況下，只需適當改變二次接線，即可實現二次設備的維護、更換和調整試驗。4.二次設備和人員與高壓部分隔離，變壓器二次側接地，保證了設備和人員的安全。在交流電路中，通常使用變壓器將高壓轉換成低壓，將大電流轉換成小電流，然后用于測量、控制和保護。這樣不僅可以增加測量儀表的量程，便于儀表的標準化，降低控制和保護設備的電壓和電流，而且可以將儀表與設備或高壓回路分開，從而保證儀表、設備和人員的安全。
高壓互感器主要用于交流電路中，監視電氣設備和控制系統的運行(通常其一次繞組稱為一次繞組或一次繞組，其二次繞組稱為二次繞組或二次繞組)。用于向測量儀表和繼電器的電壓線圈和電流線圈供電，正確反映電氣設備的正常運行和故障。測量儀表的準確性和繼電保護動作的可靠性在很大程度上與變壓器的性能有關。因此，我們應該熟悉變壓器的一些主要特性，以便正確選擇和使用變壓器。
