過電壓保護器的結構特點、應用及檢測方法
時間: 2023-09-09 11:36:43來源: 過電壓保護器
過電壓保護器的結構特點、應用及檢測方法
隨著真空斷路器的廣泛應用，其強開斷能力引發的各類操作過電壓，對電力設備的保護提出了新的課題，組合式過電壓保護器正是為了解決這一難題而出現的新產品。
過電壓保護器可用于保護電動機、開關、變壓器、電容器及電纜等電器設備，保護功能完善，增加了相-相間保護，解決了相間操作過電壓幅值過高對電氣設備的損壞，具備傳統避雷器所不具備的一些保護功能。
01
過電壓保護器原理
1.1過電壓保護器相間過壓保護原理
過電壓保護器當A，B,C三相中，任意兩相發生過電壓時，P1，P2，P3三個保護單元中的相應兩相則通過各自的間隙組件兩兩并聯后，再通過P4放電保護，過電壓保護器的氧化鋅閥片導通限壓。過電壓消失后，因氧化鋅閥片的泄漏電流很小，放電間隙組件自動恢復。
1.2過電壓保護器相對地過壓保護原理
當A，B，C三相中，任意一相與地發生過電壓時，P1，P2，P3三個保護單元中的相應一相和接地相P4之間通過各自的間隙組件串聯放電保護。
02
組合式過電壓保護器用途
適用于35KV及以下電力系統中，是限制雷電過電壓和操作過電壓的一種保護電器。主要用于保護發電機、變壓器、開關、母線、電動機、并聯補償電容器級等電氣設備免受過電壓的損害，對于相間和相地過電壓都能起到有效的保護作用。特別適合與KYN、XGN、GBC、JYN、GZS等不同型號的中壓成套開關柜配合使用，或直接安裝在小型箱式變電站內。
03
過電壓保護器的特點
三相組合式過電壓保護器與傳統的避雷器以及其它同類產品相比，有以下特點：
1、產品結構采用四星形接法，采用氧化鋅非線性電阻和放電間隙相串聯的結構，極大地提高了產品的保護性能和抗干擾、抗電蝕、耐老化等特性，從而消除分布電容和雜散電容對放電數值的影響，真正實現了相間過電壓和相地過電壓放電過程均由一個間隙完成。
2、電壓沖擊系數為1，在各種電壓波形下，放電值均相等，不受操作過電壓類型影響，過電壓保護值準確，保護性能優良;
3、采用四星形接法，可將相間過電壓大大降低，與常規避雷器相比，相間過電壓降低了60～70%，保護的可靠性大為提高;

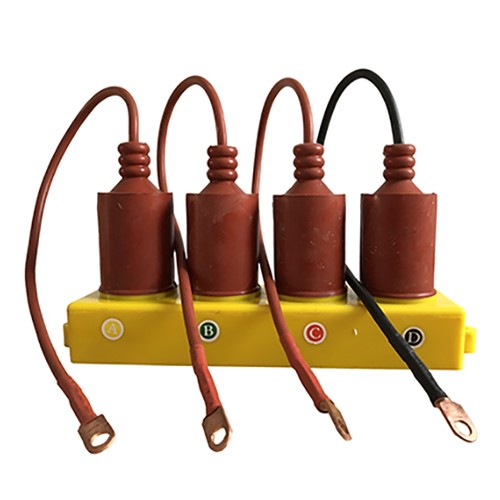

4、采用硅橡膠外套和高壓電纜外引結構的過電壓保護器，具有易安裝、密封性強、體積小、耐震(振)動等優點，可直接安裝在開關柜的手車底盤上或互感器室內;
5、使用環境溫度為-40℃～+50℃，海拔高度小于等于2000m，(海拔高于2000m，訂貨時請注明);
6、在系統發生間歇性弧光接地過電壓及鐵磁諧振過電壓，若其能量小于2ms 400A方波沖擊能量時，過電壓保護器可以起到保護作用。
04
組合式過電壓保護器選型
本產品使用于交流3～35KV電力系統，用于防止主要由真空開關產生的操作過電壓對電力設備的損害，同時兼有防雷功能。用戶可根據被保護電器設備的不同選用相應的過電壓保護器，電壓等級有：6KV、10KV、35KV等多種規格和用途的產品供用戶選擇。
05
組合式過電壓保護器的預防性試驗及檢測
5.1無間隙型過電壓保護器
一．預防性試驗及外觀檢查預防及檢測
1．直流1mA參考電壓
在過電壓保護器的相相、相地之間施加直流電壓（直流電壓的脈動部分不大于±1.5%），待流過過電壓保護器的電流穩定于1mA后，讀出的電壓數值不得小于說明書中規定值。
2．泄漏電流測量
在過電壓保護器的相相、相地之間施加0.75倍直流1mA參考電壓（直流電壓的脈動部分不大于±1.5%），流過過電壓保護器的電流不大于50μA。
在做保護器的試驗前，應將保護器的四個接線端子應從電氣設備拆下。
注意：
1.不允許做工頻放電電壓試驗；
ii.在做其它電氣設備絕緣試驗時，應將過電壓保護器連接線拆除；
iii.外觀有無損壞，特別是高壓電纜根部，如有嚴重劃破必須更換，不能使用。
無間隙保護器保護器在投運前及運行一段時間后應做預防性試驗。其項目為直流1mA參考電壓及0.75U1mA下漏電流測量。在TBP的兩兩的接線端子之間進行。測相-相的直流參考電壓時，是在兩相的高壓電纜引出端上進行。待流過保護器的電流穩定在1mA時，讀取電壓值時，其值不應小于特性表中規定值。然后再在0.75U1mA下讀取相應的電流值，其值不應大于特性表中的規定。
在測得讀數后，應立即降低電壓，切斷電源。在讀取電壓時，不允許長時間的停留。測試過程應盡可能短。施加電壓時間不得超過1分鐘。
5.2有間隙型過電壓保護器
一．預防性試驗及外觀檢查預防及檢測
1．工頻放電試驗
在過電壓保護器的相相、相地之間的工頻放電。測試時，從零均勻開壓，觀察電流表的變化，當電流突變時，表明保護器動作放電，此時電壓為工頻放電電壓值，放電后，應在0.2s內切斷工頻電源。每次測量間隔不小于15秒，測量三次，求平均值，該值不應小于說明書中規定參數值的85%。
2．復合型過電壓保護器的工頻放電試驗
有采用氧化鋅非線性電阻和放電間隙串聯的結構，使兩者互為保護；放電間隙使氧化鋅非線性電阻的荷電率為零，氧化鋅的非線性特性又使放電間隙動作后立即熄弧，無續流、無截波。
當工頻放電電壓達到這種過電壓保護器的擊穿放電值時，間隙立即擊穿放電，在試驗回路中產生微弱的窄幅尖峰脈沖電流，并對測量回路以及周圍空間造成較強烈的電磁干擾，這時，間隙放電檢測儀發出報警信號（或用數字安培表因受到干擾而產生劇烈的閃爍），表明間隙成功擊穿放電，該電壓值為該相的工頻放電電壓值。
3．電導電流測量（泄漏電流）
在保護器相相、相地之間施加直流的系統額定電壓，測量流過保護器的電流不應大于20μA（有些廠家規定為不大于30μA）。
注意：
i.做過電壓保護器的試驗前，應將保護器的四個接線端子應從電氣設備拆下；
ii.在做工頻放電時，不能以電流繼電器是否動作作為工放數值的依據；
iii.在做工頻放電時，觀察到電流表有明顯擺動時，要立即將調壓器回零，并切斷電源。切忌在放電后繼續升高電壓，以免損壞保護器；
iv.用戶在試驗時如果發現其工放值超出出廠標準值的±10%時，請仔細檢查接線是否正確，表計是否準確和調壓器炭刷是否接觸良好，如工放值超出15%時不要繼續加壓，應與廠家聯系；
v.在做其它電氣設備絕緣試驗時，應將過電壓保護器連接線拆除；
vi.外觀有無損壞，特別是高壓電纜根部，如有嚴重劃破必須更換，不能使用。
